详细说明

一、  系统概述

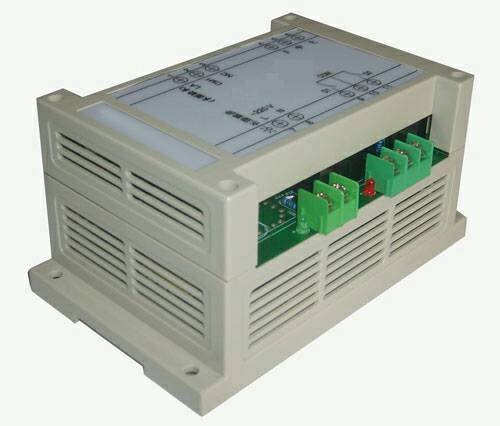

    MQK-20供水控制器是双机组供水控制器，可以控制两台泵循环工作，适用于农村双水井供水，可以提供更大的供水量，而且双水井供水稳定，不容易断水。另外该控制器还可做为双机阻气压供水系统而的控制器、可控制二台泵循环工作。传感器采用电接点压力表，通过电接点压力表设定的压力上下限来控制工频泵的启动和停止。该产品采用的信号电流极低（uA级），反复使用也不会损伤传感器的触点，同时其灵敏性极高，产品的抗干扰能力也很好。
二、控制过程简述
   1、控制器上电后，在水箱（或水池）水位低于设定的下限水位情况下，控制器发出信号启动1#泵工作，水箱水位上升，在水位变成高于设定的上限水位时，则控制器发出信号停掉1#泵，等下次水位再低于设定的下限水位时，则让2#泵启动，如此次交替工作。在一台水泵启动，延时约30秒后，而水位再次出现低于下限水位的情况下，则另一台泵也投入运行，等水压高于设定的上限水位时，再将两台泵一起停掉。
   2、控制器上电后，在水压低于电接点压力表设定的下限压力情况下，控制器发出信号启动1#泵工作，水泵给气压罐补水增压。如果水压变成高于电接点压力表设定的上限压力，则控制器发出信号停掉1#泵，等下次水压再低于设定的下限压力时，则让2#泵启动，如此次交替工作。在一台水泵启动，延时约30秒后，而水压再次出现低于下限压力的情况下，则另一台泵也投入运行，等水压高于设定的上限压力时，再将两台泵一起停掉。
三、主要性能指标
1、适用电压范围：AC190V—AC260V，额定电源电压AC220V。
2、采用标准的控制器外壳，使用方便，美观大方。
3、控制水泵接触器的输出（D1、D2）采用无源触点，通断电流是5A（AC250V）。
4、具有水源缺水停泵保护功能。
5、控制器的额定功耗：≤2W。
四、传感器类型的选择
 通常选电接点压力表，用户也可自选在到达上下限压力时能自动闭合的传感器。
五、安装及接线端子说明
1、控制器外形尺寸：145mmX90mmX72mm
2、使用环境为：无蒸汽、水滴、腐蚀、易燃、灰尘及金属微粒的场所。
3、使用环境温度：-20℃~50℃
4、相对湿度：20~90RH
5、面板及接线端子说明：


接线端子说明：
CM1—信号输入公共点1
LA—水源缺水控制（和CM1短接后，控制器正常工作；和CM1断开后，水泵停止工作，缺水保护）
下：水位的下限探极（或电接点压力表下限接点）
中：水位的中间移动探极（或电接点压力表中间公共接点）
上：水位的上限探极（或电接点压力表上限接点）
L—AC220V火线           N—AC220V零线
D1—控制1#泵工频         D2—控制2#泵工频
COM—D1和D2的公共输入端
六、说明
1、接电接点压力表最好用屏蔽线，且务必要与强电回路分开布线。
2、该控制器为非密封外壳，使用时要注意不要触电和不要让异物进入控制器壳内。
由于产品在使用中不断地进行升级和完善，如本使用说明中个别参数或说明与实际产品不符，请电话咨询，恕不另行通知。
