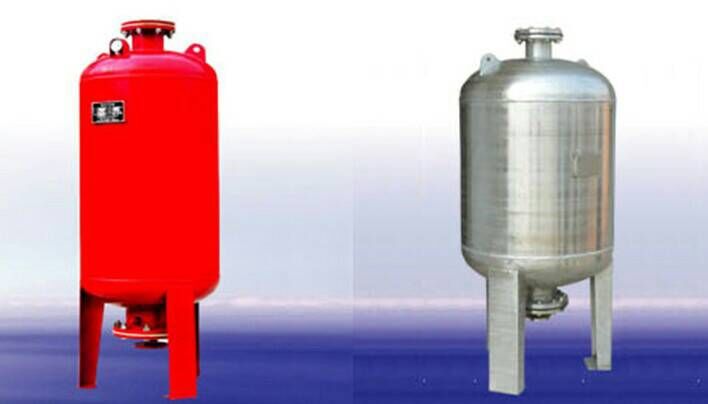

详细说明
工作原理：
　　隔膜式气压罐是由钢质外壳，橡胶隔膜内胆构成的储能器件，橡胶隔膜把水室和气室完全隔
开，当外界有压力的水充入隔膜式气压水罐的内胆时，密封在罐内的空气被压缩，根据波义耳气
体定律，气体受到压缩后体积变小，压力升高储存能量，压缩气体膨胀可以将橡胶隔膜内的水压
出罐体。

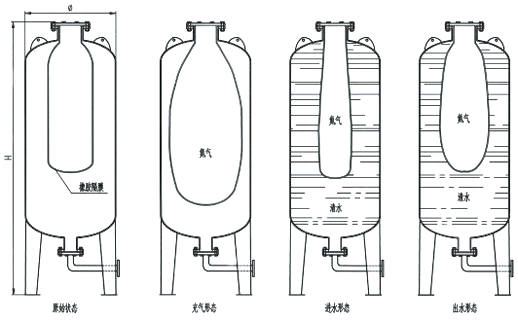

罐内橡胶隔膜工作变化示意图：


适应范围：
　　隔膜式气压罐广泛应用于中央空调循环水稳压，蒸水供应膨胀系统，采暖统循环水补水稳压，
消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。
设备特点：
•  罐内部隔膜结构保证了水不与罐壁接触，因此罐壁内部无锈蚀，外部无凝露现象，使用寿命大
大延长。
•  橡胶隔膜可舒张 20 万次以上，充气后可长期使用。
•  可以有效的平缓水系统中的压力波动，减少水泵的起停频率。
•  隔膜为食品级天然橡胶隔膜可以应用在饮用水系统中。

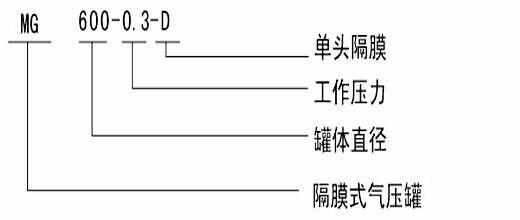

型号表示及说明：

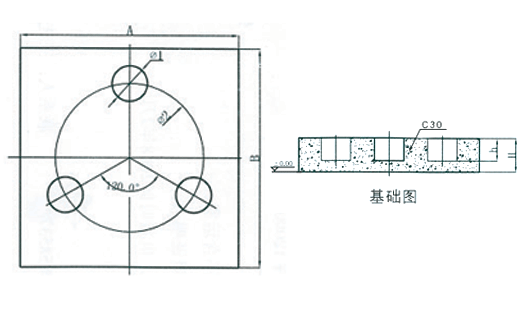

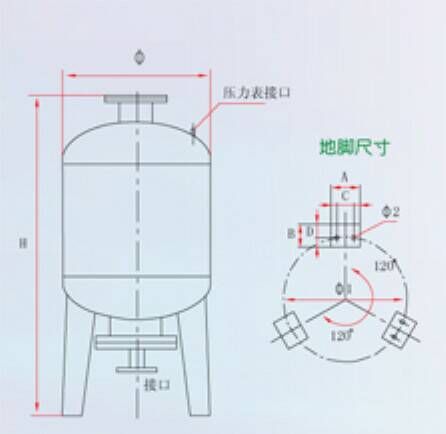

外型尺寸：


隔膜式气压水罐选型计算：
1、隔膜式气压水罐容积的确定
1.1气压罐总容积可按下式计算：
　V＝βV×1(1-ab)
　式中V——气压罐的总容积（m3)
　　　V×1——气压罐内的水容积（m3)
　　　ab——气压罐的工作压力比；在一般情况下宜采用0.65～0.85
　　　β——气压罐的容积系数，隔膜式气压罐宜为1.05
1.2 在知道泵的流量和泵的功率的情况下，也可以通过下式计算出系统中所需要的气压罐的总容
积：
　Vt=k.Amax.(Pmax+1)(Pmin-1)/(Pmax-Pmin)(Pprec+1)
　式中Vt=总容积（L）
　　　k根据泵的功率总结的调节容积的系数
　　　Amax=泵的流量（L/min）
　　　Pmax=停泵压力（即停泵时的最大压力）（bar)(1bar=0.1Mpa)
　　　Pmin=启泵压力（即开泵时的最小压力）（bar)
　　　Pprec=预压力（bar)
k系数：

1.3 气压罐的最低工作压力应按管网最不利处给水点所需水压计算确定，采用下式计算：　
　p1=(h1+h2+h3+h4)/102
　式中p1——气压罐最低工作压力（Mpa)
　　　h1——水源最低水位至管网最不利给水点的高度差（m)
　　　h2——由水源最低水位至管网最不利给水点的管路沿程水损失（m)
　　　h3——由水源最低水位至管网最不利配水点的管路局部水头损失（m);
　　　h4——最不利给水点用水设备的流出水头（m).
1.4气压罐最高工作压力可采用下式计算：
　p2=(p1+0.098)/ab-0.098
　式中p2——气压罐最高工作压力（Mpa)
　其它符号与前同
2、生活、生产气压给水系统中所需要的气压罐调节容积可按下式计算：
　Vx=β·C qb/4nmax
　式中Vx——罐内水的调节容器(m3)
　　　β——容积附加系数，隔膜式气压水采用1.05。
　　　qb——水泵出水量(m3/s);当罐内为平均压力时,水泵出水量不应该小于罐网最大小时流量
的1.2倍;
　　　4nmax——水泵在一小时内启动的次数,宜采用6～8次;
　　　C——安全系数,宜采用1.0～1.5次.
工作水泵的计算流量qb应当是工作泵组中最大一台水泵在h=(p1+p2)/2时的流量,且该值应在水泵
曲线的高效范围内.
3．消防系统中隔膜式气压罐的贮水容积、稳压水容积、缓冲水容积计算选型。
消防稳压系统中隔膜式气压罐的总容积可按下式计算：
　V=βVxf/(1-αb)
　 式中V――消防气压罐总容积（m3）
　　　 Vxf—消防水总容积，等于消防贮水容积、稳压水容积、缓冲水容积之和（m3）；
　　　 β――气压罐的容积系数，隔膜式气压罐宜为1.05；
　　　 α――工作压力比，宜在0.5-0.9范围内取值。
　　气压罐贮水容积和稳压水容积应满足消防给水的要求。消火栓给水系统中消防气压罐贮水容
积不得少于300L。自动喷水灭火系统中消防气压罐贮水容积不得少于150L。消火栓给水系统与自
动喷水灭火系统合用的消防气压罐，贮水容积不得少于450L,稳压水容积不得少于50L。最低工作
压力p1，应保证最不利处消火栓水**的充实水柱或自动喷水灭火喷头所需水压的要求。缓冲水容
积下限水位压力ps1与贮水容积上限水位压力p2的压差△p，一般可取0.05Mpa。稳压水容积上，下
水位的压力差△ps应不小于0.05 Mpa。
设备的使用、安装：
1. 隔膜式气压水罐可直接并联在给水管路上，给水管道上应安装阀门，罐体底部须安装排污阀。
2.安放隔膜式气压水罐的房间或场所，应有排水设施，采光和通风良好，环境少灰尘，无腐蚀性
气体，且不致冻结。环境温度宜为5-40℃，空气相对湿度不宜大于85％，水温不超过60℃。
3. 隔膜式气压水罐室外设置时，应有防雨，防晒及防潮设施，并有在寒冷季节不致冻结的技术措
施。
4. 灌顶至建筑结构最低点的距离不宜小于0.3m，罐壁与墙面的净距不得小于0.5m。罐体禁止受到
强烈振动或冲击。
5. 当作为消防定压或气压给水设备使用时，如水泵出现频繁起动现象，应及时检查罐内气体压力
指示。
6. 罐内充入的气体不能含有油份，以防止橡胶隔膜加速老化
